| CS8416DAI_Ver4.0 |

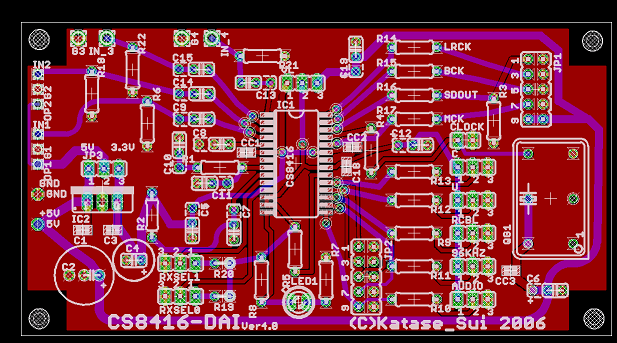

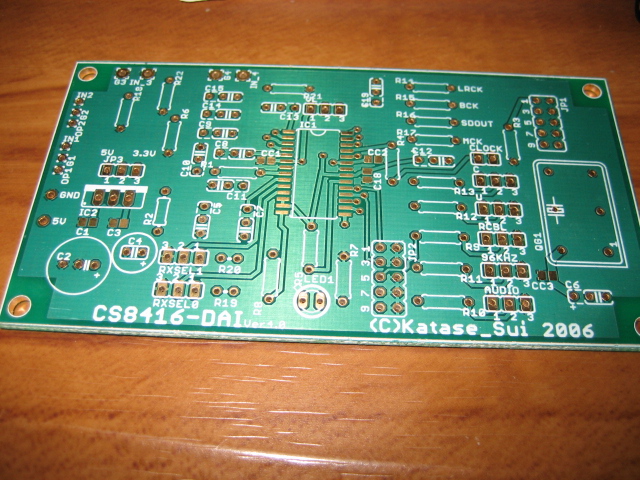

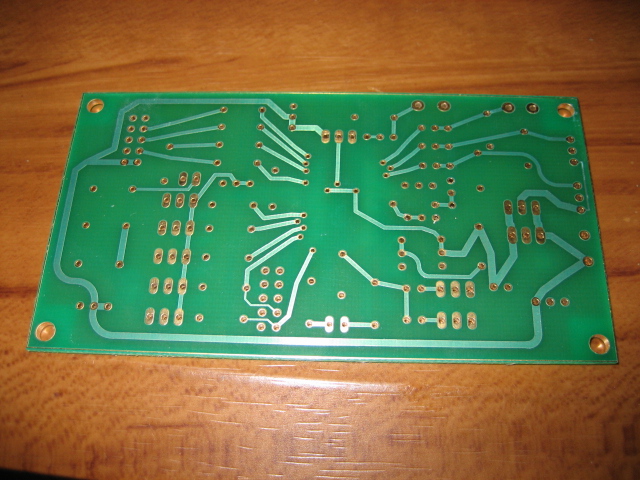

これは今までのCS8416-DAIにちょっとだけ改良を加えた物になります。 1.まず、ジャンパが増えています。 これは、最初の方に小林さんに、周波数表示が出来れば〜という風にいわれたのですが、出力用のピン、すっごい引き出しにくいわけです。引き出せれば、いろいろと出来そうだということで付けました。 2.SPDIFの入力を光用にカスタムしました。3.3Vと5Vを選択できるようにしたので、一応光で192K受けられるのではないかと思います。 3.代わりに、ネジターミナルのような物が付けられなくなっています。付けられるようにすると、幅が入り切らなくなります。電源は、変わらず付けられるようにしておきました。 情報ピンが引き出せるようになったので、ソフトモードも利用しやすいのではないかと思います。 基本はハードモードなので、一部抵抗の足下から引き出さないと利用できないピンがあります。   電源ラインの変更のみなので、テストせずにそのまま出します。 画像の物と、出来上がってくるものはまた少々配線が変わってます。 信号ラインは変わっていません。 |
| 10/12：本番基板完成 |

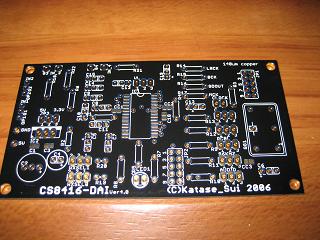

本番基板が届きました。

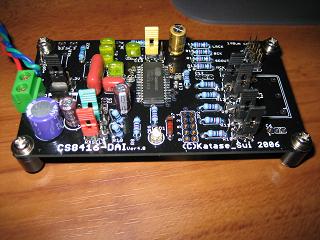

早速組み上げ。 |
