DIR9001を使用したDAIの設計

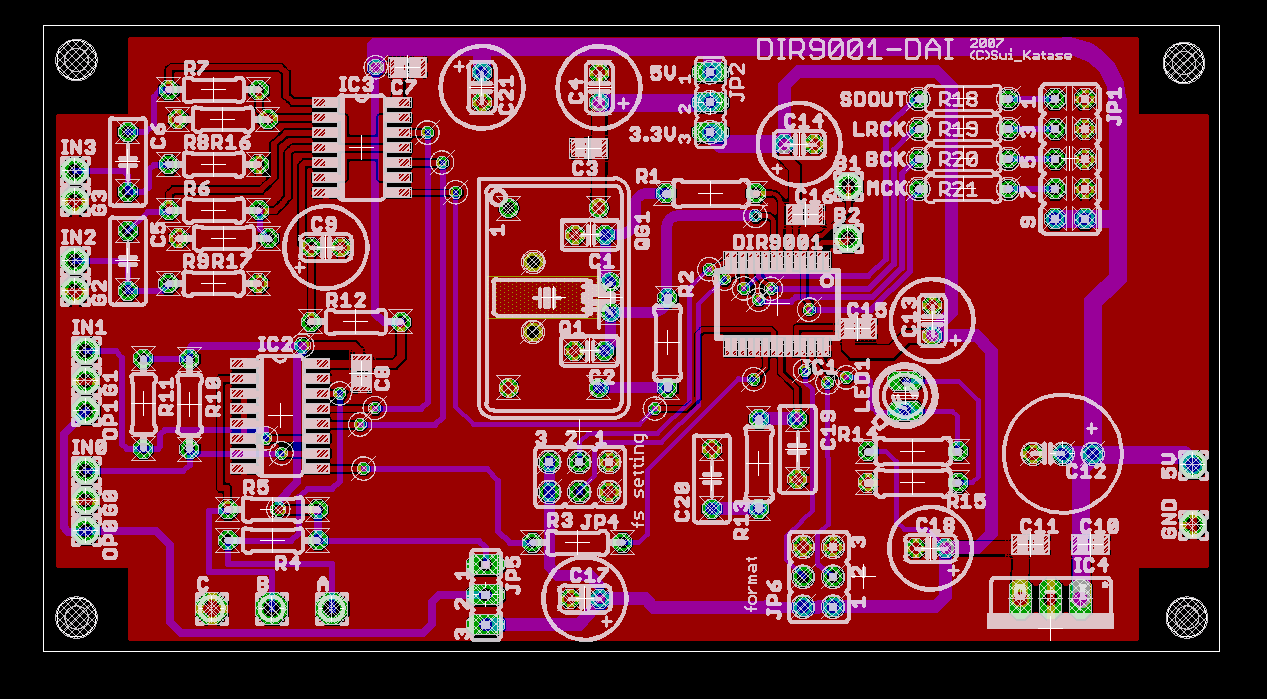

DIR1703をベースに、DIR1703とDIR9001で異なるポイントをDIR9001にあわせてアートワークしなおしました。 もっとも、DIR1703から変えるところは、水晶発振子を利用した場合の抵抗の位置、クリスタル選択のジャンパポストの除去、PLL回路のコンデンサ類をVCC接続からGND接続に変更する程度で他は変わりません。 DIR1703から変更するには本当に少しで済みます。

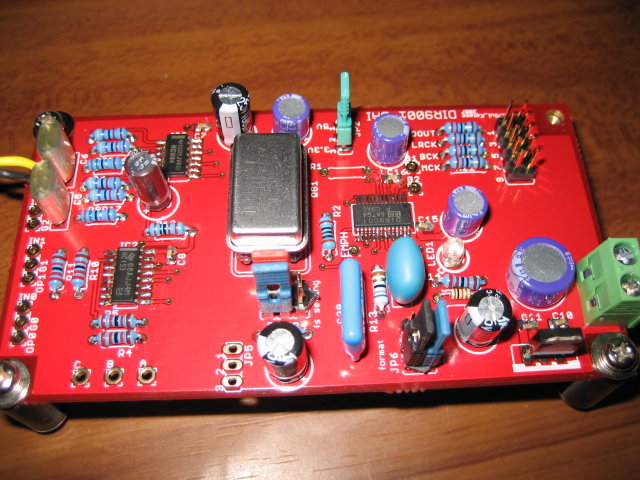

組み立て。

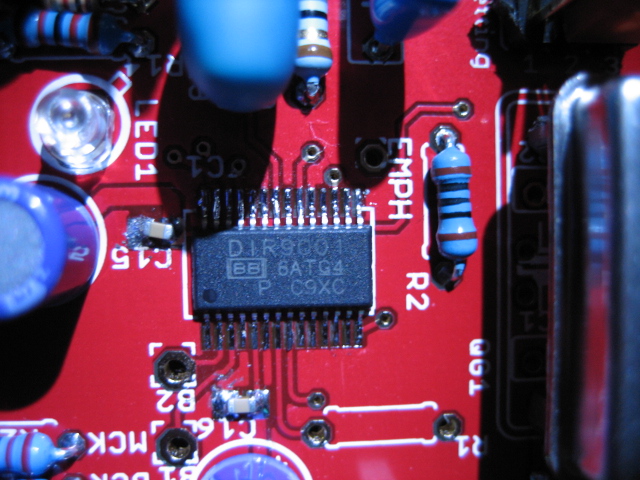

別段難しいところは無いのでサクサク作っていきます。DIR9001はDIR1703に比べてパッケージが薄く小さくなりました。ですので、DIR1703でいっぱいいっぱいだったパターン幅が空いて、半田付けしやすくなっています。 今回、DIR9001は水晶の周波数が24.576MHｚ固定ですので、そのまま直付けでもよかったのですが、一応取り外せるようにソケットをはかせました。 水晶は、３．３Ｖと５Ｖの両電源対応です。真ん中奥のジャンパポストで選択できるようにしました。 今回使用したのはＤｉｇｉＫｅｙで手に入れた３．３Ｖ品です。

動作確認

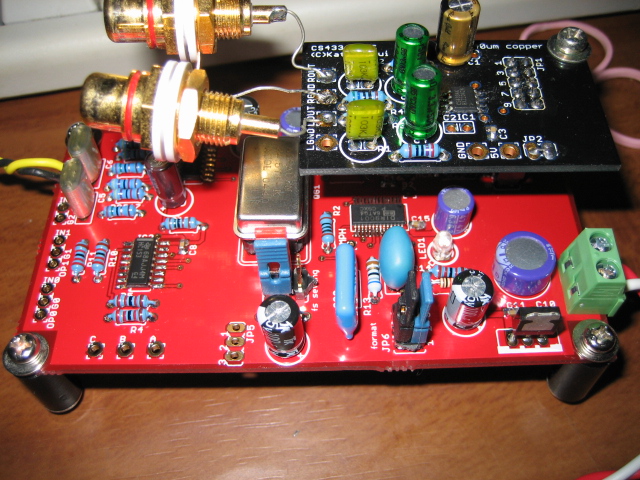

毎度恒例のＣＳ4334のＤＡＣ基板で動作確認をします。 電源は横着してＵＳＢバスパワーです。 まず、電源だけ繋いでＬＥＤが点灯するか確認。ＳＰＤＩＦリンクが確立しないと光ります。 ＬＥＤが光るのは確認できたので、チップを触って発熱確認＜発熱なし。ＯＫ ＳＰＤＩＦケーブルを繋ぎます＜ＬＥＤ消灯 ここまで確認できれば出来たも同然です。 あとは、プリアンプと接続。音だしして見ます。 256fs、384fs、512fsで音だし確認OK。 まったく問題ありませんね。 あとは、しっかりした（笑）DAC基板と接続してみる・・・ところですが、まだ部品がそろっていないので音質評価は待ちです。 DAI基板としては、まったく問題なく完成です。 入力セレクタは、完全にチェックはしていませんが、ショートさせると音が出なくなることから機能はしているようです。 こっちはおいおいチェックをします。 6/23追記 光と同軸、合計4系統、切り替えできることを確認できました。

PLL部に修正を

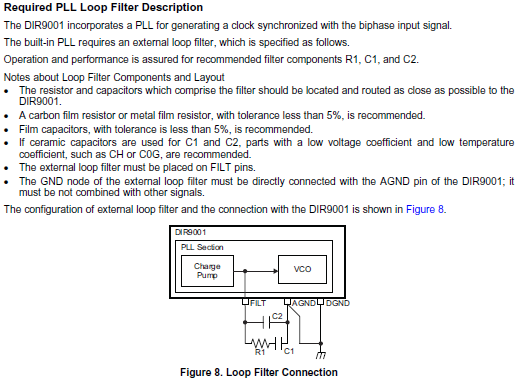

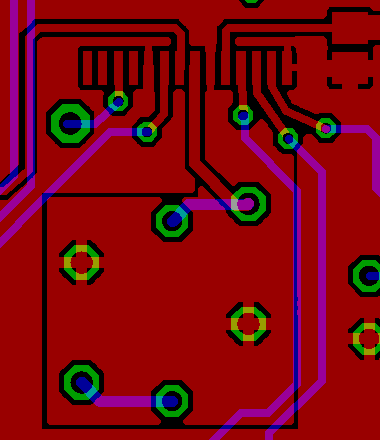

データシートを見ていてふと気づきました。 フィルターのGND端子は、AGNDに「直接つないで、他の信号ﾋﾟﾝと一緒にするな」と書いてあります。 結局DGNDと一緒になるので、CADからすると一緒くたに扱われてしまうのですが・・・ そこを何とかして修正、フィルターのGNDをAGNDに直接接続するように修正しました。 これで、PLL部の品質は保たれると思います。
