電子ボリュームミニ基板

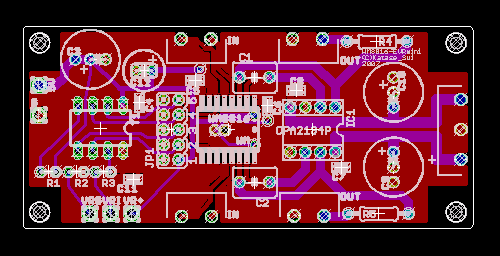

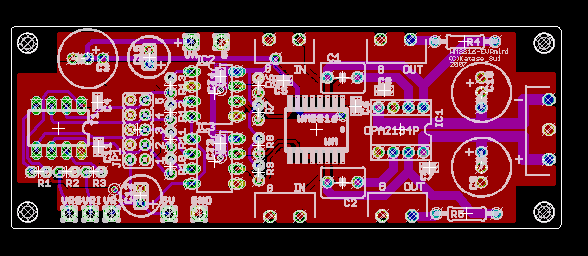

電子ボリュームの、フォトカプラ利用版とフォトカプラなし、それぞれDualオペアンプを利用したMini版です。
格段に小さくなっています。フォトカプラ版は、そうでもありませんが(笑
一応、シングル版1枚のスペースに2枚は入る程度の小ささにはなっているはずです。

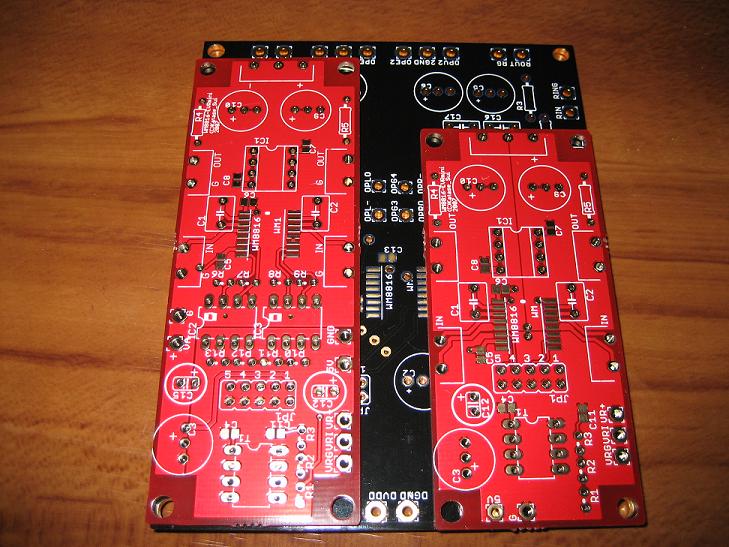

基板到着

輸送ミスで1週間ほど遅れましたが無事到着して早速作ってみました。
サイズは今までの半分以下です。
試しに聞いてみましたが、問題なく動いています。

他の基板は時間が取れなくて、動作確認はすぐには終わらなさそうです。
地道にやることにします。

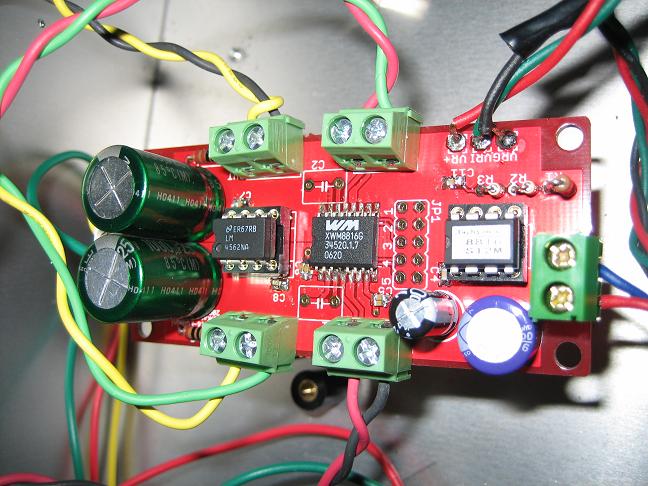

EVR-Miniで試してみましたが、
・LM4562
・TL072
・OP275
以上の三つでぱっと聞き問題なさそうなのを確認しました。
LM4562とOP275はかなり良いです。ついいろいろな曲を聞いてしまいました。
LM4562の評判が高いのは納得ができます。
OP275はOPA627に音色が近いところがありますね。
