デスクトップオーディオ
私のオーディオ環境はパソコンを中心としたデスクトップオーディオですが、出来るだけ通常のDAC、プリ、パワーを
デスクトップオーディオに持ち込んでいます。
デスクトップオーディオだとお手軽なのが一番ですが、かといって音質などにも妥協はしたくありません。
パソコンからのオーディオ出力は、たいていアナログ出力、SPDIF光、SPDIF同軸のいずれかになります。
アナログ出力は、音質向上を目指すならまず考慮対象外です。
SPDIFを出力させ、DACに入力するのがベストでしょう。
このためには、何はともあれSPDIFを何とかして出すしかありません。
こだわっている人は、通常オーディオカードと呼ばれる、サウンドカードよりも上位のカードを使いますが、
もっとお手軽に出来るようにもしたいところ。最近様々な人が手を出している、USB-DACを使って、
今回は私なりのアイテムを作ってみました。

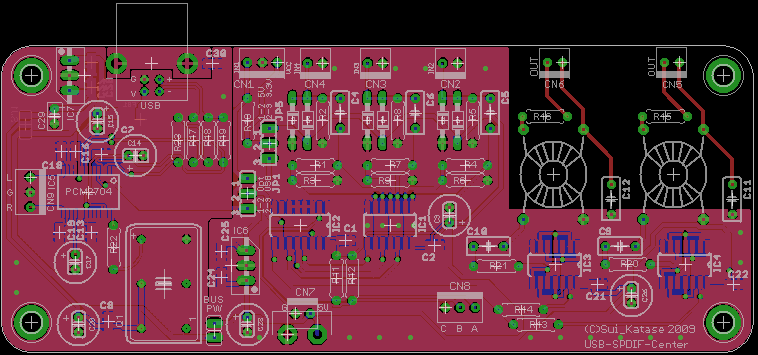

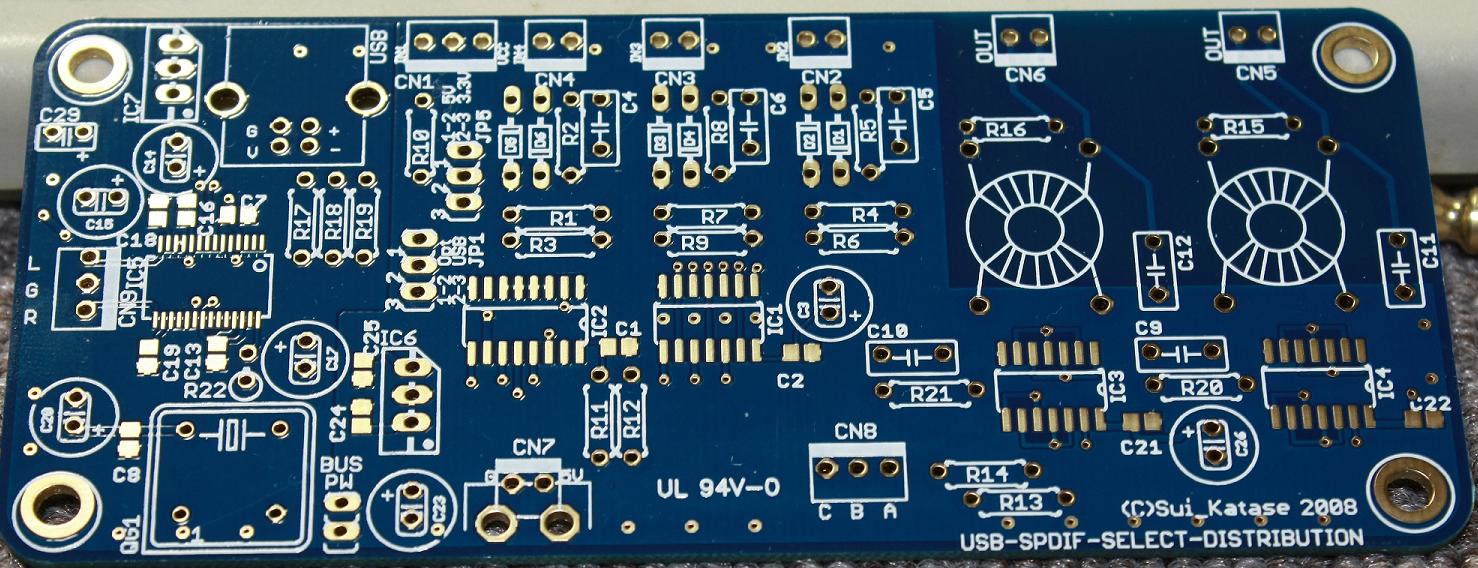

| 製作基板 | ||||||
|
||||||
| 概要 | ||||||
|
最近、デスクトップオーディオではなく、しっかりと設置する（笑）オーディオ環境も構築しました。 しかし、音源は相変わらずパソコンの中に山ほど入っています。 PCからの出力をデスクトップオーディオと同時に、別の環境にもSPDIFを送りたかったため、 今回の基板は、USB-DAC、4セレクタ、2分配が一緒になったいわば、SPDIF-Centerです。 せっかくなので、水晶は発振子ではなく発振器が付けられるようにしています。 秋月電子の100円発振器を3.3V駆動しても良いでしょう。5V/3.3Vは選択式です。 すべてSPDIF専用ですが、USB-DACのアナログ出力の引き出し口も付けてあります。 データシートに従ってLPFを付ければ、アナログ信号が取り出せます。 もう一つの基板は、光→同軸変換基板です。一枚で3回路入っています。 意外と光だけの機械も多いので、地味に役に立つと思います。 |
||||||

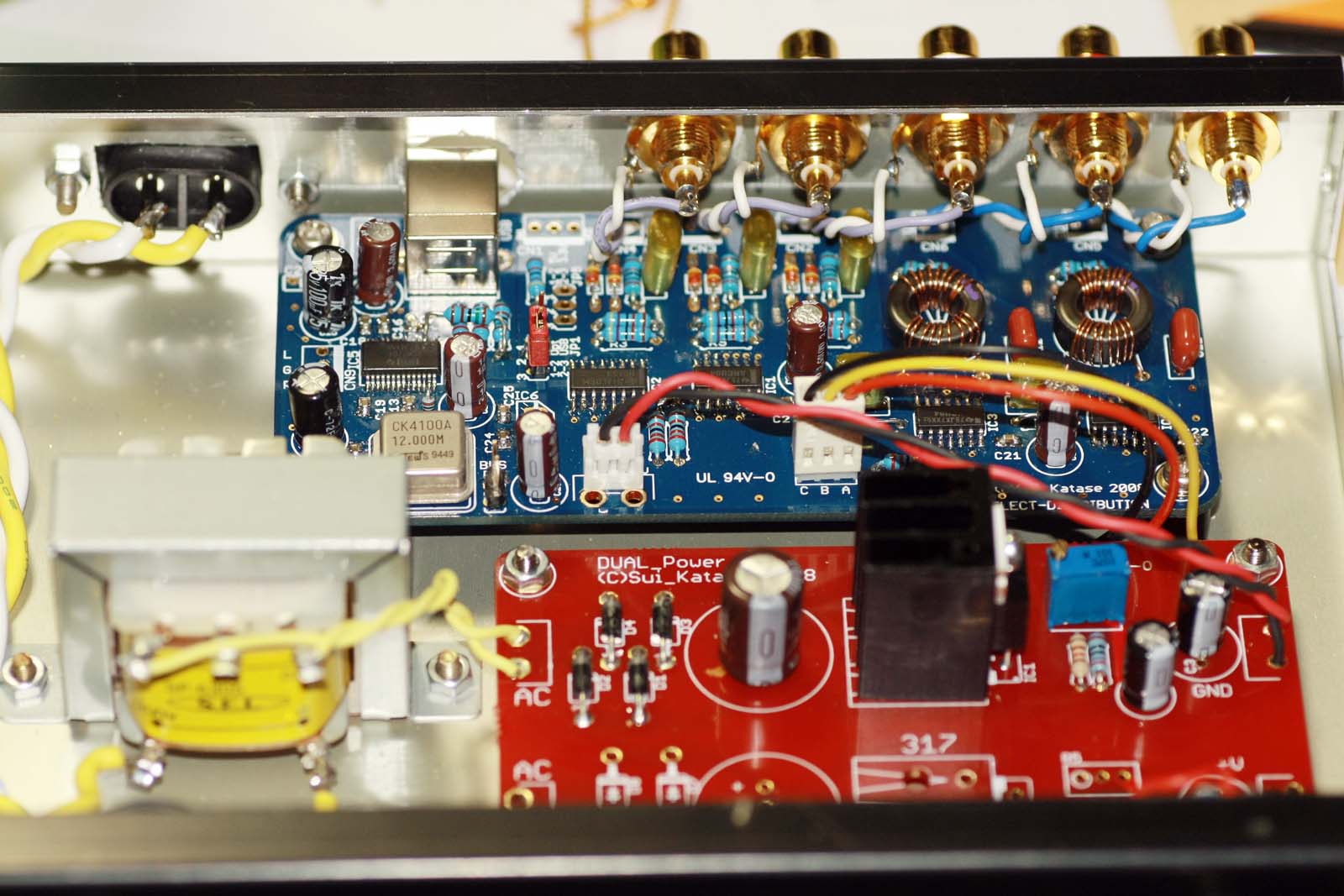

| 組み込み完了 | ||||||
USB-SPDIFが１個、同軸入力3、出力同軸2のセレクタができあがりました。 |
