| Jinsonさんの新しいたまばっふぁDAC基板に挑戦。 |

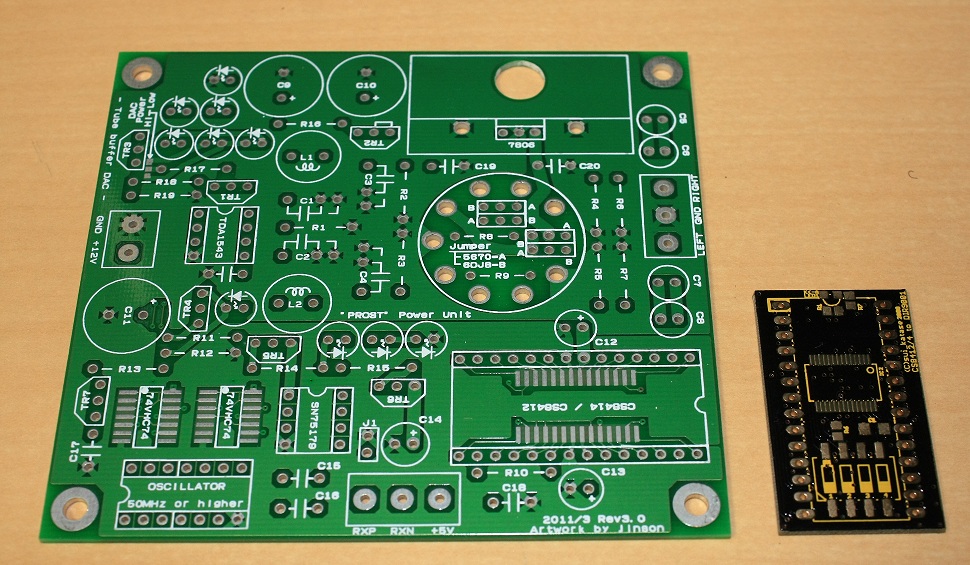

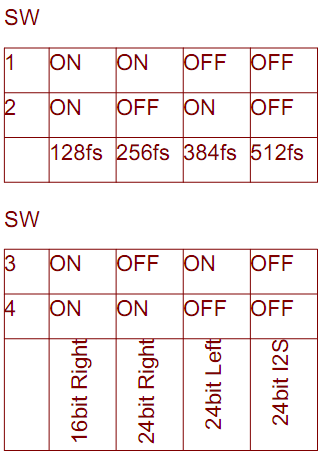

Jinsonさんのページで、あたらしいたまばっふぁ基板のお話が出ていたので、頒布いただくのに参加しました。 JAN5670Wや、6DJ8といった真空管が使えるようです。WE396Aもですね。 電源は12V、ここからLED電源で各部へ供給、SPDIFなどのリクロックも備わっています。 DAIは、スタンダードなCS8412/8414が使えますが、今回はこのため・・・・ではないですが、用意していたアイテムを使用します。 以前もJinsonさんの8パラや2パラのEPI等頒布いただいていたので、それに使えるようにと、CS8412等よりもジッタ性能に優れるDIR9001を使用した変換基板を用意していました。 以前、TDA1541Aの基板を頒布したときからDIR9001が使えるのは分かっていましたから、後はこのサイズに落とし込むのが問題でした。 最終的に、マスタクロックのfs、出力オーディオフォーマットをフル機能変更できるようにすることが出来ました。 その代わり、すべて表面実装部品という、製作難易度が非常に高いものになってしまいました。 それなりの数の部品をそろえてありますので頒布は可能ですが、完成品頒布にした方がいいのかなぁ。 今はDAC部品の注文中。今週末に作って見れるかな・・・？ ちなみに、変換基板は1個すでに作ってあって動作確認完了しています。 今はJinsonさん宅で動いているはずです。とりあえず、NOSで動作したそうです。 TDA1541A基板の時にSAA7220Pで動作していたので、デジフィル入りのJinsonさん基板でも動作すると思います。 |
| 部品調達完了 |

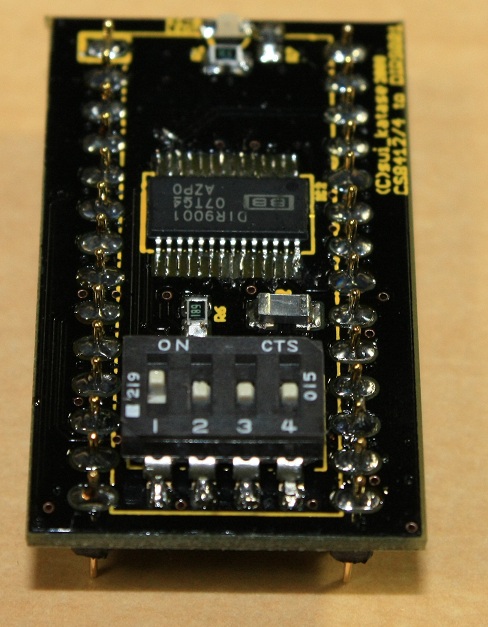

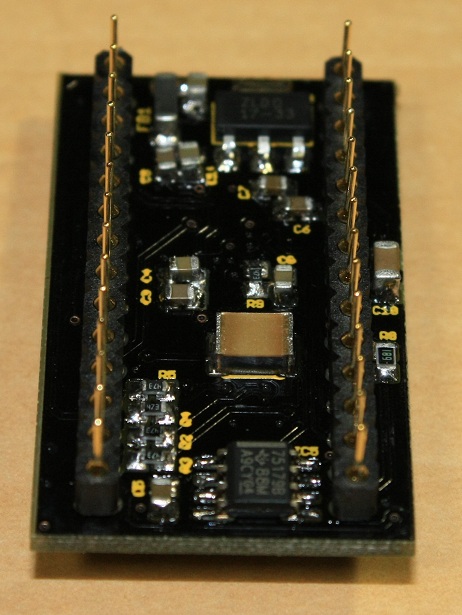

| 抵抗：ビスパの抵抗 コンデンサ：ビスパのSanyo固体電解 という感じで、主要パーツを集めてみました。 後は組み立てるだけなのですが、忙しかった上に風邪でダウンしたので組み立てできず、またお問い合わせがちょこちょこきているDIR9001変換キットの案内がちょっと4/3中にできそうもありません。 割と治ったーと思ったのですが、もうふらふらして駄目っぽいです。 ざっくりと概要だけは残しておきます。 ・DIR9001変換基板について 表面実装パーツしか乗ってません。 DIPパーツはICソケット接続用ピンヘッダぐらいです。 抵抗やコンデンサは割と楽だと思いますが、DIR9001はSSOPのため、最低これぐらい半田付けができないとつらいです。 また、基板も見ての通り小さいので扱いにくいのは間違いないでしょう。 そのため、先行予約みたいな形でオーダー募ります。 そこに、完成品/キット といった、希望の形を書いてもらうようにします。 枚数は25枚あるので、大体の人には行き渡るでしょう。 足らなければまた後日再生産します。 今のところはこんなものでしょうか。 今週中には、案内できるようになると思います。 |
| 案内について |
|

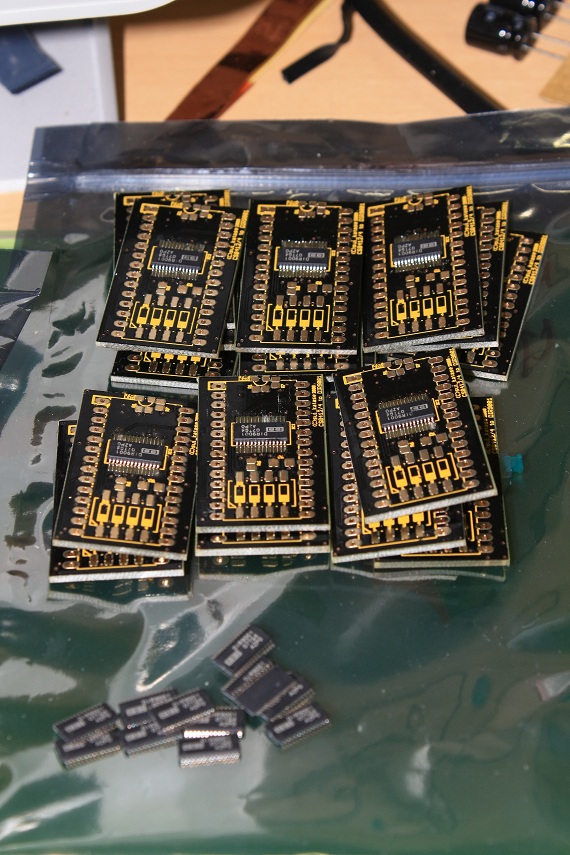

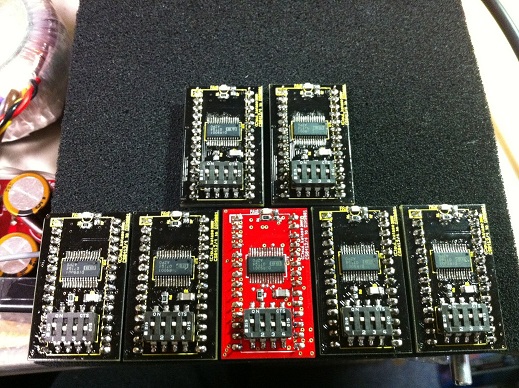

ぼちぼちお問い合わせがきていたり、先に予約メールを出されちゃったりする方がいらっしゃいますので、ガッと決めちゃいます。 ・変換基板は完成品一択にします。やっぱりSSOPとかつらいという方が多かったので。 ・お値段3650円 動作確認込み完成品なのでお願いします。 ・在庫：25個 これだけあれば瞬殺はないでしょう。 ・納期：１〜２週間 早めに出せるようにはがんばります。 ・ほかのアイテムと含めてもいいですが、どちらかの納期に左右されます。場合によっては遅れます。 ※件名で集計しますので、先に予約メール出しちゃった人は出し直しをお願いします。 予約方法 宛先： ●メールの例 メール件名：「変換基板-予約注文」 メール内容：（例 ------------------------------------------ 名前 ：石川 太郎 ふりがな ：いしかわ たろう 電話番号 ：076-12-3210 郵便番号 ：123-4567 住所 ：石川県・・・ 内容：DIR9001 to CS8412変換基板 x1 =\3650 x1 送料：350円 (レターパック350) 総計\4000 振り込み手数料は、ご負担ください。 備考欄 ------------------------------------------ 4/7 24:00時点：残り8枚です。 思っていた以上にメールが届きました。週末がんばります＾＾； 4/11 24:00時点：残り5枚です。SSOPの連続半田付けは結構大変ですね・・・。SSOPさえ終われば後は楽なので、ここを終わらせたいところ。 4/13 24:00時点：残り3枚です。 4/16 4:00時点：終了しました。 4/25 ：9人、12枚発送完了しました。進捗が思ったよりも遅くなってしまい申し訳ないです。
・4/16
|
